Dans cette section,des articles de rénovations de machines par les membres de Pinball Passion (flipper, arcade et autres ...)



Aujourd'hui, une rénovation d'Eric,membre de l'association,(Slebitter sur le site Flipjuke.)

Rénovation de Juin 2011





Salut,




Je me suis trouvé un AFM a refaire .

Le jeu fonctionne correctement, mais se trouve dans un état moyen. Juste changé une équerre de support bobine qui était cassée. Mis a part l'etat de propreté de l'ensemble du jeu, il y a une rampe de cassée et un décor, les cartes sont propres et le dot nickel :,): ce qui en fait une excellente base de restauration.

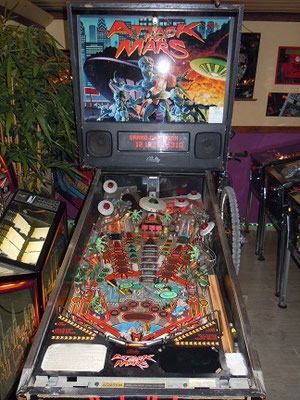

Voici quelques tofs de la bestiole à son arrivée:

La seule chose que je n'aime pas sur ce jeu est comme l'addams la couleur de fond de plateau qui est grise, couleur que je n'aime vraiment pas sur un flip :D:
Je pense que vu les retouches plateau a faire le gris va disparaitre sur l'ensemble du plateau en grosse majorité :#):
Je suis en train de me pencher sur les colories qui passerait avec le reste (decors,caisse a refaire aussi et autres pour avoir un ensemble harmonieux suivant les couleurs choisis:x26:
Une autre couleur qui me chagrine est le vert pale sur les inserts et soucoupes qui n'est vraiment pas des plus belle ::|:
Ce flipper est en peril , je me decide a changer les couleurs sinon en usure plateau pas grand chose a faire .

Pour le moment il est en phase demontage/ nettoyage avant d'attaquer les choses serieuses :-o:

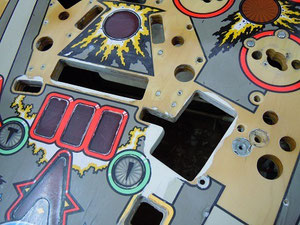

La j'en suis a la réfection des trous d'éjection.


Le trou une fois degagé de tout le bois qui partais en vrac !

pose d'enduit et dégrossisage du trou !

deuxieme passage d'enduit et finition !

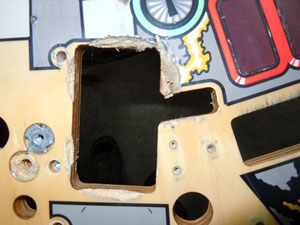

me reste a refaire celui de la cible soucoupe où là le plateau a été découpé pour je ne sais quelle raison ?

Voila le trou avec le morceau de bois manquant est reparé :x26:
Donc un petit trou de chaque côté du plateau pour y loger un morceau de corde à piano pour renforcer la zone.

ensuite pose du morceau de corde a piano rentré à serre dans le bois

Pose de petites équerres pour avoir un maintien du mastic et allez : c'est parti !:D:

ensuite apres séchage démontage des équerres, ébavurage et finition du bout manquant :,):

me reste plus qu'a trouver la dimension approximative de ce morceau qui doit pas être très loin de l'origine :x26:

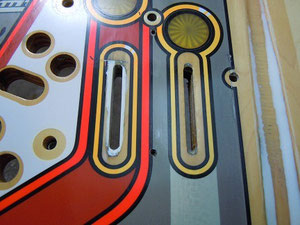

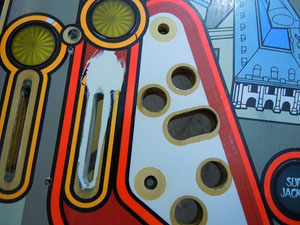

les couloirs retour intérieurs etaient un peu malades aussi, donc même opération élagage du bois et rebouchage :#):

Côté gauche, on voit bien que le bois en dessous est mort :(
que le vernis qui tient l'ensemble :-o:
Donc un peu plus de boulot de ce côté

pose de l'enduit

et finition, reste plus qu'à peindre :x26:

les trous du haut une fois peinturlurés en marron

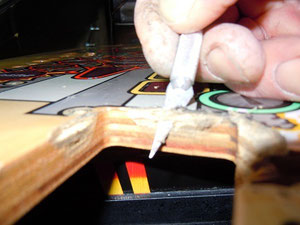

Pour le ponçage du mastic j'utilise une cale à poncer avec papier à l'eau grain 600, mais je vous conseil de passer une couche de vernis avant toutes operations sur le plateau pour éviter d'altérer les motifs ,me concernant pas grave vu que je repeint pratiquement tous sur le plateau donc pas besoin de couche de prévention :-o:
Autre remarque personnelle et à ne pas faire si vous ne mettez pas de cliffy's sur les outlanes : pensez à decaisser le bois plus profond et plus large si vous utilisez du synto sinon avec la bille en sortie de rampe, ca va casser le mastic si vous faites comme moi(n'ammorti plus la bille comme le bois):-o:

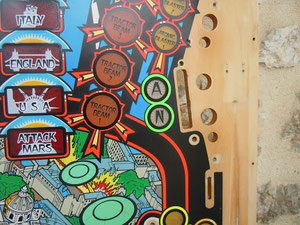

Côté bumpers aussi à refaire : le bois partais en vrac :wink:

ensuite apres essai d'un rouge fluo qui a foiré, je me decide à inverser les couleurs sur le motif de l'explosion :-o:

me reste le rouge à faire pour que ca ressemble à quelque chose :#):



en attendant que la première explosion sèche, je me suis attaqué à la deuxième :D:


Pour les amoureux de l'AFM ou puristes comme on dit, ne regardez pas les photos qui vont suivre ...



...la suite

Pour le moment pas de pochoirs tout a la main au cutter :-o:
Voila mon pochoir :D:


là ,la coupe :,):

J'ai pas de photos une fois decoupé::|:

--------

Une pause s'impose

:#):
Le plateau est rayé avec le cutter mais la peinture comble un peu et le vernis fait le reste :x26:
aucune trace de cutter visible après :D:
Une tof de la Madame avec un oubli de vernis entre le noir et le blanc au niveau du talon de la chaussure :s2:
Resultat : mélange des deux couleurs :-o:
poncer et recommencer :(

Suivant la taille du motif à repeindre, j'utilise le cure dent :x26:
je me suis trouvé un scanner 4600 (que j'ai pas encore !) vu que j'ai un robot de découpe, je pense que les pochoirs vont être top pour ce genre de resto :x26:

Vu que je l'ai fait au cure dent, le temps de séchage est plus long et oubli de ma part pour le vernis ::o:

----------------------



Retour sur mon plateau après quelques jours de changement d'air ::)):
J'aurais bien fini par le casser aussi celui là :))
à cause de cette foutue bonne femme que j'ai refais 9 fois :-o:
Bon pas top mais je laisse tomber :cry:

donc au tour du bas de plateau de subir :#):
J'ai essayé de reproduire les textes en bas du plateau avec un craft robo sans logiciel de vectorisation (corel ou autres ,trop cher !)
pas top mais bon, ca habille le plateau :x26:
me reste les passages de switchs à faire le bleu dans le haut du plateau et le ton bois autour des motifs :#):

apres mise en place des inserts (pistolet à colle) avec mastic autour pour boucher l'ecart entre le bois et l'insert

j'ai trouvé que du vert en remplacement de celui qui est cassé donc y sera vert !

Voilà où j'en suis sur le plateau, j'attend mes décals inserts :-o:
J'ai demonté tous ceux qui avaient un petit problème d'usure et plus ou moins decollés à l'aide d'un decapeur thermique.

Je chauffe bien la partie bois autour de l'insert, limite brulant au toucher, et avec un outil de plus ou moins grand taille (à peu près la taille intérieur des inserts à démonter), je pousse sur l'insert qui sort tout seul (collage au pistolet à colle je pense, la colle est de la même texture que mes batons de colle :,):
Moi je passe un petit coup de cutter sur le plateau autour de l'insert pour couper le reste de décal d'origine pour eviter de tout enmener au retrait de ces derniers

:x26:

Ensuite je prend une lame de cutter pour retirer le reste de décal sur l'insert ,là ils sont venu facilement sinon du papier à poncer (grains 120 pour moi) sur une suface plane du style glace de flipper et finition de la même manière au 1000 et un petit passage rapide au touret pour finir la surface :D:

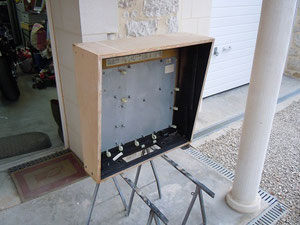

En attendant la peinture qui n'est toujours pas là :|(: je me suis attaqué au fronton ::)):
Ponçage des anciens décals, des faces avant et du dessus ,l'arrière du fronton je le laisse tel quel pour garder les inscriptions d'origine :,):

rebouchage au mastic des endroits manquant

la sous couche de blanc fait au pinceau, pas grave il va avoir droit au ponçage ,pour avoir un beau rendu sur le noir qui lui sera fait au pistolet ainsi que le vernis :x26:

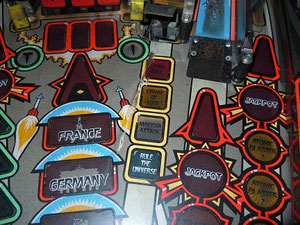

Après quelques jours,voilà ou j'en suis pour le moment,les inserts remontés avec leurs décals, avec une couche de vernis pour proteger tout ce pti monde :-o:

Une touche de jaune fluo autour des inserts du bas pour couper avec le rouge ::)):

Ceux des martiens aussi en fluo vert comme à l'origine
Tous les noirs des inserts rond refait, reste tous les autres à faire :#):

Le fronton qui est presque terminé, plus que les décals à poser quand j'aurais passer commande :-o:

Voila quelques tofs de ma façon de faire pour la peinture des inserts :,):
Peut être pas la meilleur,mais c'est la mienne :x26:
le patron de l'insert à repeindre

ensuite transfert du patron sous du vynil transparent et pose sur le plateau

pose des caches ,sinon bonjour les degâts :#):

mise en peinture ,couche de fond blanc obligatoire sinon aucun rendu du jaune fluo :-o:

retrait des caches dans la foulée concernant le jaune fluo si on attend qu'il soit sec,les 3/4 de la peinture vient avec le patron au moment du retrait :cry:

ensuite, je prend une aiguille pour le retrait du film de masquage au milieu de l'insert, mais gaf à bien piquer l'aiguille et tirer vers l'exterieur pour éviter d'abimer le décal d'insert :#):

vu que j'ai des gros doigts je me sert d'une pince à epiler pour le retrait total, je tire en suivant le sens du cercle pour eviter tout retrait de peinture et si possible à plat :,):

voila le premier mis à jour qui me convient
:x26:

et le dernier terminé pour le fluo jaune :-o:

Maintenant je passe un coup de fixateur pour eviter toute détérioration du travail que je viens de faire :,):

je laisse sécher la nuit avant de rattaquer quelque chose sur cet endroit ; c'est pourquoi j' arrive à un stade où ca va être plus long pour terminer le plateau enfin en ce qui concerne le fluo qui a du mal à sècher rapidement
le fixateur une fois sec

me reste encore l'ext et l'int de l'insert à faire en noir pour combler le manque de peinture et ca devrais être fini pour les inserts du bas après avoir refait le noir sur un :#):

-------------------

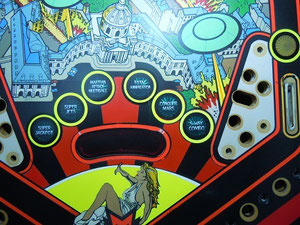

Voila où j'en suis sur le bas du plateau et pas sans mal :-o:



j'ai eu vraiment beaucoup de mal à reproduire l'entourage du RETURN TO BATTLE sur l'ordi à partir du scan des inserts d'origine :#):

Quand je vous dit que je suis une bille en informatique, je ne sais pas avec quoi retoucher les scans pour avoir une coupe franche lors de la découpe :-o:

pour ceux qui font de la retouche d'inserts sur ordi ,vous faites comment ?
avec quel logiciel ?

Je pense que je vais le refaire à l'ancienne : au compas et le découper a la main :,):
--------------------------------------------------------
Je vais attaquer la caisse pour décompresser du plateau et me peter un petit délire sur la backbox histoire de voir ce que je peux faire dessus pour égailler le fond du plateau :#):

Quelque chose qui ressemble déjà à se qui se fait, la terre, l'espace et quelques soucoupes ::)):

je verrais suivant mes capacités à reproduire telle ou telle chose :D:

Voila à quoi ressemble ma planche de fond qui prend tournure :,):

La planche de fond pratiquement terminée, encore quelques retouches et un bon coup de vernis et je passe à la caisse :x26:
le plateau n'est pas terminé je lâche vraiment cette partie pour le moment qui m'a pris un peu la tête :#):

Voila en gros ce que donne mon plateau d'afm :,):
encore quelques entourages d'inserts à faire, les blancs, les missiles et le vernis et j'attaque le remontage :x26:

Enfin terminé :x26:
J'ai fini par le casser en deux :))
Beaucoup trop de soucis entre chaque couleurs et refaire à chaque fois la même chose a vraiment fini par me faire monter la moutarde au dessus du nez ::)):
Enfin moutarde est un peu juste : je pense plutôt pigment dans mon cas, j'ai vu rouge:#):

Je plaisante à moitié quand même :-o:
Je pense qu'il a eu chaud aux fesses quand même ::)):

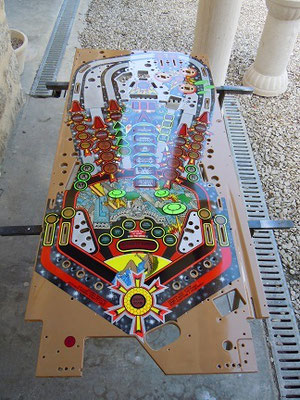

Donc voila les nouvelles couleurs du plateau :x26:

Petit soucis a la deuxième couche de vernis auto bi-composant avec flexibilisateur passé au pistolet :-o:
J'ai quelques endroits où le vernis a friser ansi que la peinture :#):
donc reponçage pour rattraper les endroits les plus critiques avec mise en peinture, le reste je laisse tel quel sinon bonjour le boulot :D:
Je ne connais pas le produit étant donné que c'est la première fois que je l'utilise donc je suis sûr que l'erreur vient de moi :-o:
pas assez séché je pense vu que je l'ai poncé pour rattraper le niveau, j'ai peut être atteint le coeur qui lui n'était pas sec d'où la réaction à la deuxième couche !!!

Enfin je m'en sort bien :D:
Quelques traces ont marqué les endroits endommagés, mais si je ne le dit pas pas facile à voir :x26:

une fois refait :x26:

L'apron terminer et bientot la porte aussi qui est en plein sechage avant son passage au vernis :x26:
Le jaune d'origine a laisser la place au jaune fluo pas trop visible sur photos :,):

Le fronton est teminé aussi avec ses beaux décals reste plus que la caisse :x24:

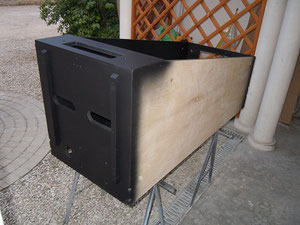

Avancement de la caisse qui a été poncée avec rebouchage des trous de barre de porte que je ne remet pas et quelques manques autours des emplacements de pieds :,):

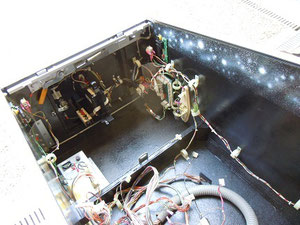

Mise en peinture intérieur complet de la caisse que je trouve moins salisant que de laisser la couleur bois, enfin c'est mon choix :-o:
Les quatres angles extérieurs aussi à ne pas oublier si vous ne faites pas l'exterieur complet de la caisse pour éviter de voir l'arrête (couleur bois) une fois les décals posés :D:
Maintenant je vais faire ma voie lactée avec etoiles sur les côtés de caisse histoire de ne pas le laisser noir comme à l'habitude donc pas de pose de tôles miroir sur celui la :x26:
Je verrais le rendu une fois fait :,): donc l'inconnu pour le moment :-o:
Demain matin je serais fixé::)):
Je travaille beaucoup la nuit donc la vision à la lumiere du jour est complètement différente des choses réalisées :#):

Le résultat de ma voie lactée en plein jour et vernis posé::)):
ensuite pose des décals et remontage des pièces :-o:
Deux choses me gènent, la première est que je me suis planté sur le centrage du décal côté gauche de la caisse donc je me suis aligné de la même façon du côté droit ::o:
J'ai oublié de prendre en compte le side rail ca fait que le haut de la soucoupe a perdu son dôme :(
la deuxième, j'aurais du faire comme la caisse du MM passer une sous couche et poncer pour avoir un rendu lisse ::o:
toutes les nervures du bois ressortes sur le décal donc pas très joli par rapport à une surface lisse ::|:
enfin pris pour être appris !!!! dommage quand même :|
une petite dernière dans la verdure en train de boire un petit apéro pour le fun :x26:

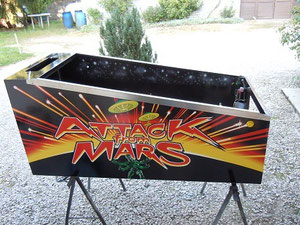

Voila la caisse terminée avec son fronton remonter me reste plus qu'a faire des legs protector ceux qui sont monté sont en caoutchouc et n'ont aucun effet de protection :-o:
juste pour le mettre sur pieds :x26:
Maintenant chose un peu plus serieuse : le remontage du dessous de plateau avant d'attaquer le dessus qui sera je pense beaucoup plus long et dur que le dessous avec le nettoyage et polissage de toutes les pièces :#):

Le plateau 3/4 remonté, me reste plus que les kits leds soucoupes à monter et quelques mises au point :x26:
Par contre, grosse déception au niveau vernis :cry: je ne peux absolument pas serrer les plots sur le plateau sinon le vernis boursoufle autours du plot ou autres :(
reste à savoir dans le temps si ca ne bouge pas plus que ca ::x:
Donc plateau foiré, dommage j'étais assez content des coloris du plateau:roll:

Je ne sais pas si le plastifiant y est pour quelque chose ou l'accroche de la peinture ou encore le dosage ou la dernière couche trop épaisse mais là gros problème, je pense que j'ai loupé quelque chose et fait une connerie quelque part mais quoi
enfin quelques tofs du plateau remonté dans la caisse :,):

le kit led soucoupes en plein test avant de passer les fils et de remonter le reste du plateau histoire de pas se faire chier pour passer les cables :))

Cool j'ai pu faire ma première partie hier, enfin cette nuit :#):
Bon encore quelques petites choses à faire comme la soucoupe centrale à peindre ,le strobo à refaire ainsi que de changer tous les supports d'éclairage de backglass et d'autres :,):
J'ai trouvé à me depanner de ma misère de vernis qui m'embête, j'ai mis des rondelles polycarbonate en dessous des plots et autres :-o:
la portée de ses dernieres se comporte bien sur le plateau et avec un serrage correct :x26: reste à voir dans le temps avec la chaleur si ca bouge ou pas :x26:
une photo avec les cliffys de outlane pour vous donner un aperçu de comment c'est fait ,c'est fixé avec un très fin double face sur le plateau et uniquement rentré dans le trou

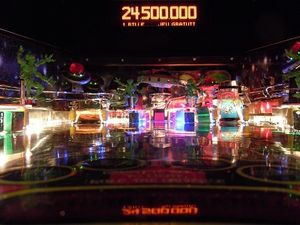

voilà quelques tofs du jeu entièrement remonté

Voilà, MERCI à Eric pour ce superbe article.



Un lien Youtube, de son flipper au final .....



http://www.youtube.com/watch?v=e0EZlsymOjE
